Liny z poliamidu wykonywane są w trzech konstrukcjach: kręcone (3-pokrętkowe), plecione (8-pokrętkowe) i podwójnie plecione DBR.



Zakres typowych średnic jak poniżej:

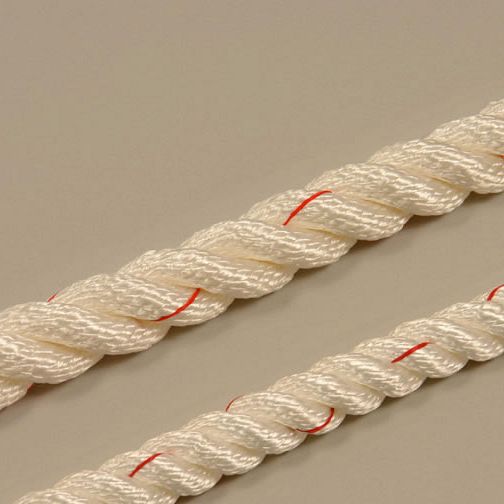

  • kręcone (3-pokrętkowe), niewielkie średnice od 4 do 36mm,
  • plecione (8-pokrętkowe), rzadko stosowane, raczej większe średnice,

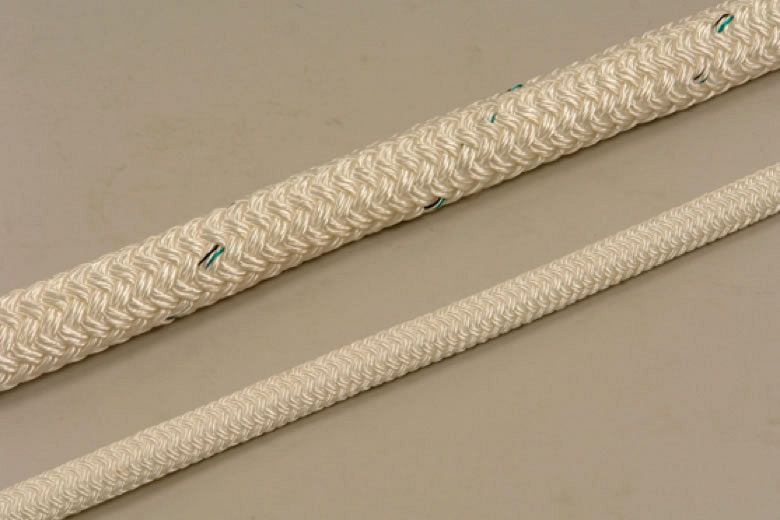

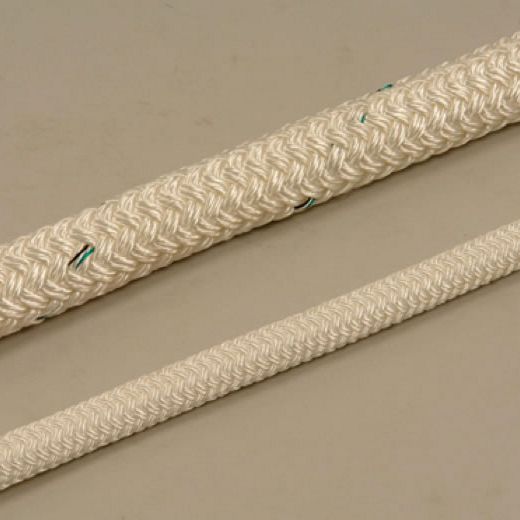

  • podwójnie plecione DBR (rdzeń i oplotka 16+32 splotek), średnice od 24mm wzwyż.

Standardowy kolor: biały, inne kolory na życzenie.



Właściwości lin poliamidowych:

  • ciężar właściwy 1,14 g/cm3
  • punkt topnienia 215 °C
  • odporność na chemikalia-zasady
  • odporność na promieniowanie UV
  • duża rozciągliwość (zdolność pochłaniania energii) a tym samym wysoka odporność na zerwania dynamiczne (patrz Wykres 1)
  • duża wytrzymałość na zrywanie statyczne (patrz Tabela 1 i 2)
  • wysoka odporność na przecieranie i zużycie
  • dobra elastyczność



Główne wady lin poliamidowych:

  • tonąca
  • niska odporność na chemikalia-kwasy
  • absorbująca wilgoć (na mrozie sztywnieje)



Zastosowanie w branży morskiej: liny cumownicze, liny holownicze, sprężyny holownicze, rybołówstwo, żeglarstwo.



Średnica mm

Ciężar g/ m

Siła zrywania kN

4

9,87

3,7

6

22,2

7,93

8

39,5

13,8

10

61,7

21,2

12

88,8

30,1

14

12,1

40,0

16

158

51,9

18

200

64,3

20

247

79,2

22

299

94,0

24

355

112,0

26

417

129,0

28

484

149,0

30

555

169,0

32

632

192,0

36

800

240,0

Tabela 1. Wytrzymałość lin 3-pokrętkowych.



Średnica mm

Ciężar g/m

Siła zrywania kN

24

124

358

26

420

145

28

488

168

30

560

193

32

637

219

36

806

277

40

955

341

44

1200

412

48

1430

490

52

1680

574

56

1950

665

60

2240

762

64

2550

867

72

3220

1 100

80

3980

1 350

Tabela 2. Wytrzymałość lin podwójnie plecionych DBR.



powrót
